逐点比较法直线插补速度的变化计算分析
作者：管理员 发布于：2015-09-06 13:11:22
摘要：插补速度变化计算分析
直线插补的速度分析，直线加工时，有
公式中，L——直线长度； V——刀具进给速度；
N——插补循环数； f——插补脉冲的频率。
插补循环数为N=xe＋ye=Lcosα＋Lsinα
公式中，α一直线与X轴的夹角。则：
上式说明刀具进给速度与插补脉冲的频率f、直线与X轴的夹角α有关。若保持f不变，加工0°和90°倾角的直线时刀具进给速度最大（为f），加工45°倾角的直线时刀具进给速度最小（为0.707f），如图所示。

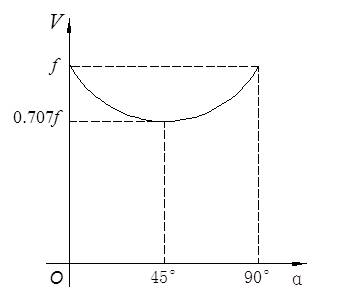

图1 逐点比较法直线插补速度的变化
需要了解产品具体参数或相关技术问题等，可直接与QQ：67336830或TEL：18971190302 刘工联系。
运动控制专业服务商将为您提供各类运动控制自动化相关系统、完善的售后服务以及专业的技术支持。
公式中，L——直线长度； V——刀具进给速度；
N——插补循环数； f——插补脉冲的频率。
插补循环数为N=xe＋ye=Lcosα＋Lsinα
公式中，α一直线与X轴的夹角。则：
上式说明刀具进给速度与插补脉冲的频率f、直线与X轴的夹角α有关。若保持f不变，加工0°和90°倾角的直线时刀具进给速度最大（为f），加工45°倾角的直线时刀具进给速度最小（为0.707f），如图所示。
图1 逐点比较法直线插补速度的变化
